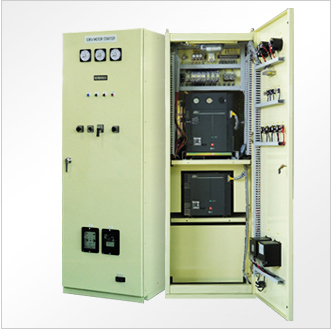

고성능 및 고신뢰성의 진공차단기(VCB), 진공접촉기(VC)를 내장하여 전력공급의 고신뢰도 및 고안정성을
기했으며, 경제적인 설계를 통해 각종 전기설비를
최적화 할 수 있는 혁신적인 배전반입니다.
-
단위 회로별로 표준화가 되어 있어 시스템 증설이
용이하고 단시일 납품이 가능합니다.
-
차단기 및 계기용 변압기등이 인출형 구조로 되어
있어 보수가 용이합니다.
-
표준화된 설계로 동일용량의 차단기 호환성이
우수합니다.
|
|
|
- 7.2KV 4000A까지 제작가능
- 옥내는 물론 옥외 단독 설비용
- 분진등의 이물질 진입이 큰장소
- 각종 기동기(MOTOR)등 설치장소
- 발전,변전설비 산업플랜트, 빌딩, 상.하수처리장,
일반공장 등
|
 |
|
|
1. 적용규격
|
2. 정격(RATING)
|
- IEC 62271-200
- ESB 158
- JEM 1425
- VDE/DIN
- KEMC 1106
|
|
ITEM
|
SPECIFICATION
|
|
STANDARD
|
IEC
|
ESB
|
JEM
|
|
RATED VOLTAGE(kV)
|
3.6,
7.2
|
4.76,
7.2
|
3.6,
7.2
|
|
BUS BAR RATED CURRENT(kA)
|
400, 600, 800, 1200, 1500, 2000, 3150, 4000
|
|
RATED SHORT TIME WITHSTAND
CURRENT
FOR 1SE(kA)
|
8, 12.5, 20, 25, 31.5, 40
|
|
RATED FREQUENCY(Hz)
|
50 or 60
|
|
RATED LIGHTNING IMPULSE WITHSTAND
VOLTAGE(kV)
|
60(45)
|
|
RATED POWER FREQUENCY WITHSTAND
VOLTAGE(kV)
|
20(16)
|
|
RATED OPERATING VOLTAGE(A)
|
DC 110V or 125V
|
|
| |
*비고
1) 모선의 정격전류가 2500A 이상인 경우에는 특수설계가 필요하므로 폐사와 협의하여 주시기 바랍니다.
|
|
3. 외형치수(DIMENSION)
|
|
RATING
|
SPECIFICATION
|
DIMENSION(mm)
|
REMARKS
|
|
W
|
H
|
D
|
|
7.2KV VCB PNL
|
SINGLE-TIRE (VCB 3150A 40kA)
|
INDOOR
|
800
|
2350
|
2200
|
|
|
OUTDOOR
|
900
|
2500
|
2500
|
|
|
TWO-TIRE (VCB 1250A 40kA)
|
INDOOR
|
800
|
2350
|
2200
|
|
|
OUTDOOR
|
900
|
2500
|
2500
|
|
|
7.2KV VCS PNL
|
UP
TO 4000KVA TR
FEEDER
(TWO-TIRE)
|
INDOOR
|
800
|
2350
|
2200
|
|
|
UP
TO 1100kW MOTOR FEEDER (WITH REACTOR) (SINGLE-TIRE)
|
OUTDOOR
|
900
|
2500
|
2200
|
|
|
UP
TO 3000kW MOTOR FEEDER
|
|
|
| |
|
